产品型号: HOE-SmartSIM70000C(SIM7000C-N)
外形尺寸: 45mm*45mm
电压范围: 直流DC 5V-38V
通讯方式: USB和TTL全功能串口
供电方式: USB、外接5V-38V、可接锂电池
支持网络: LTE CAT-M1（eMTC）、NB-IoT和GPRS/EDGE
接口支持: USB、MicroSIM卡
天线接口: MAIN、GNSS、IPX接口
配置1：外置天线配置（含GPS天线）
1、Smart-SIM000C模块一个；
2、MICRO-USB线一条；
3、外置LTE天线一个（含转接线）；
4、外置3米GPS/北斗双模天线一个（含转接线）；
配置2：外置天线配置（无GPS天线）
1、Smart-SIM000C(或者Smart-SIM7000C-N)模块一个；
2、MICRO-USB线一条；
3、外置LTE天线一个（含转接线）；
Smart-SIM7000C NB-IOT开发模块。支持LTE CAT-M1（eMTC）、NB-IoT和GPRS/EDGE，，支持USB通讯供电、外接
5V-38V供电，不支持语音功能，采用Mcro-SIM卡自弹卡槽。 可接3.7-4.2V锂电池；
支持TCP/IP/UDP、PPP/SMS/EMAIL、FTP/HTTP/SSL等功能。
支持WINDOWS、LINUX、安卓驱动。

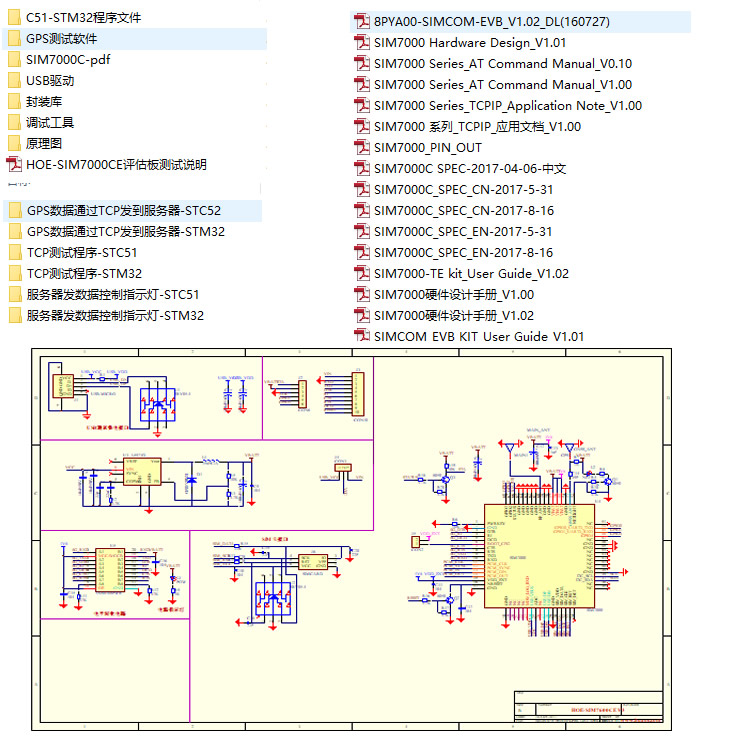

提供C51/STM32测试源码。
提供原理图/封装库等文件。
支持GPS.GNSS,北斗定位。
SIM7000C模块介绍：
SIM7000C是一款多频LTE-FDD及双频GPRS/EDGE无线模块。模块采用SMT封装，支持LTE CAT-M1（eMTC）、NB-IoT
和GPRS/EDGE，数据传输速度最高可达到375Kbps。SIM7000C拥有丰富的接口，包括UART，USB2.0，GPIO等，
这也使得模块具备丰富的拓展性，为用户的产品开发提供了极大的便利性。
SIM7000C 封装跟SIM900以及SIM800F系列pin to pin兼容、大部分AT 命令兼容，尽可能缩短客户研发时间，加快客
户产品投放市场的速度。SIM7000C模块是低延迟、中等吞吐量应用的最优解决方案，非常适用于如表计、远程控制、资产跟踪、
远程监控、远程医疗、移动POS终端和共享单车等物联网应用。
产品优势
● 低功耗：模块功耗低，理论上两节5号电池可支持10年。
● 广覆盖：相比较GSM，LTE CAT-M1和NB-IoT有很强增益，信号覆盖很广，这也使得产品在类似地下室之类的位置具备无线通讯能力。
● 支持用户平滑升级：模块尺寸为24*24mm，Pin to Pin及AT命令大部分兼容SIM800系列及SIM900系列，方便用户平滑升级至LTE网络。
1、尺寸大小：
PCB板子尺寸： 45*45mm
PCB定位孔：4个 40*40间距
2、供电电压:
USB供电、锂电池供电，外接直流 5-38V；
3、天线接口：
NB-IOT天线接口、GPS天线接口
接口形式：IPX
4、串口TTL：
串口引出2.54间距-6P。
接口定义：
Vin GND RXD TXD DTR RI CTS RTS DCD RST
STA VBAT GND ADC GPIO1 GPIO4
已经做好1.8V转3.8/4.0V转化电路，支持3V/5V电平通讯。
6、USB驱动：
UDP
PPP
SMS
FTP/HTTP/SSL
VoLTE *
FOTA *
7、硬件基本功能：
（1）SIM卡接口（MICRO-SIM）；
（2）天线接口：NB-IOT天线接、GPS天线接口
（3）串口TTL接口；
（4）支持固件升级；
（5）USB接口：通讯、调试和供电
（6）指示灯：网络与电源
