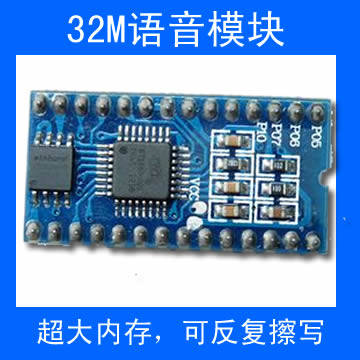

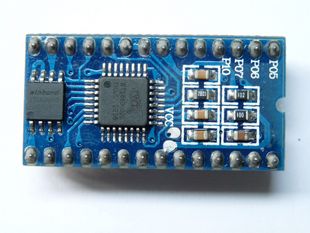

应用连接图：

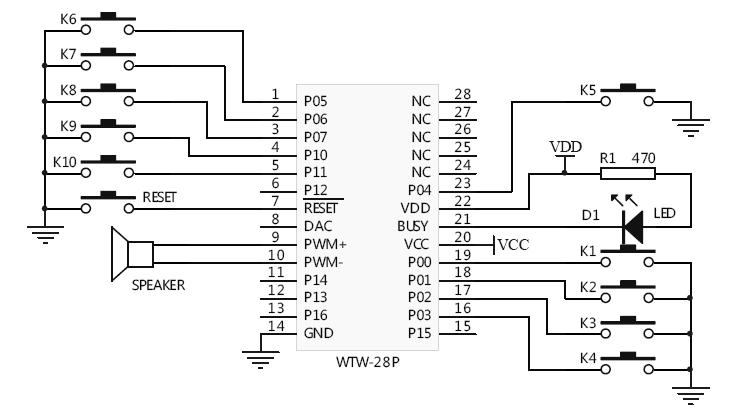

6.1、WTW-28P按键控制PWM输出应用电路
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

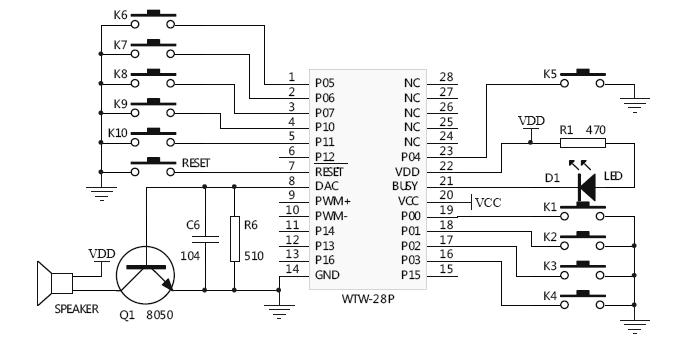

6.2、WTW-28P按键控制DAC输出（接三极管）应用电路
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：DAC输出方式，利用NPN管将音频信号放大再输出给扬声器。R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。

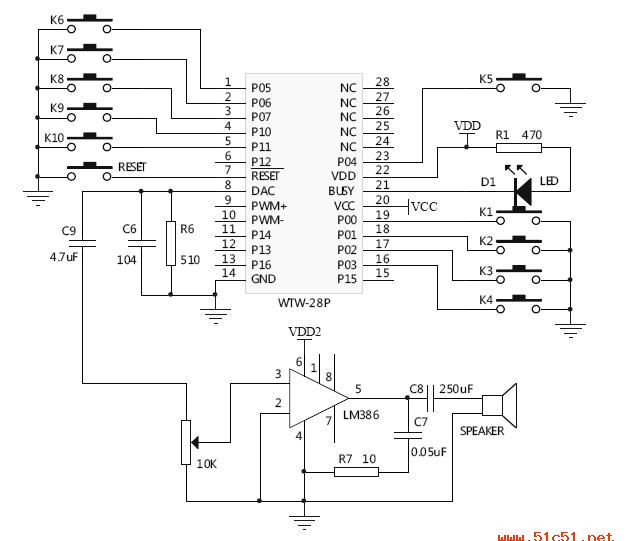

6.3、WTW-28P按键控制DAC输出（接功放）应用电路
软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。VDD2为功放工作电压。
音频输出：DAC输出方式，音频信号从PWM+/DAC端输出，经过R6、C6、C9后输出到功放。R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。

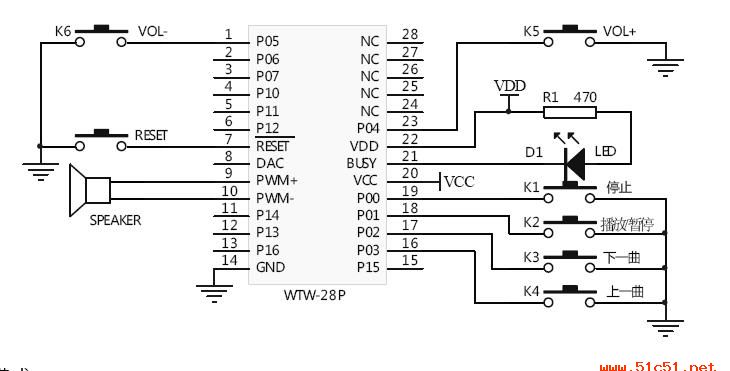

6.4、WTW-28P MP3控制PWM输出应用电路
软件设置：MP3控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03、P04、P05作为触发口，控制端口控制功能如原理图所示。
BUSY输出：忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

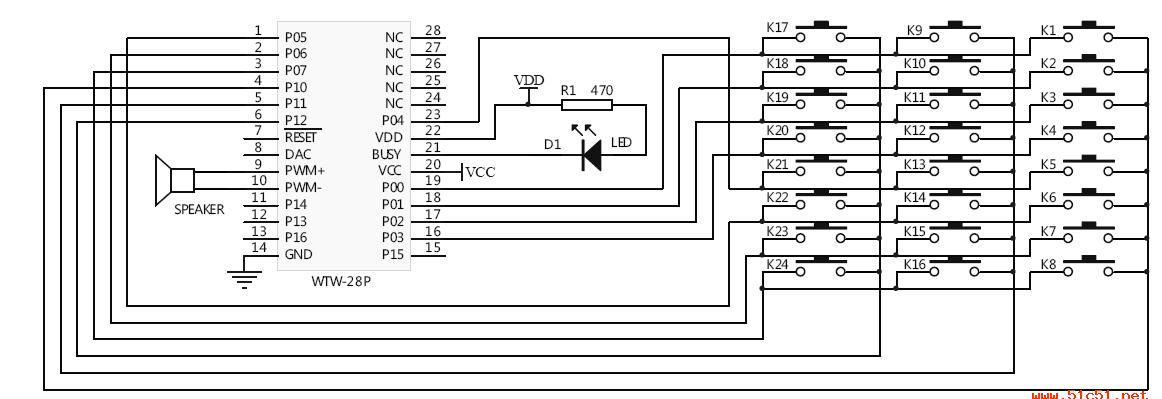

6.5、WTW-28P 3×8矩阵按键控制PWM输出应用电路
软件设置：3×8矩阵按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03、P04、P05、P06、P07作为矩阵行触发口，控制端口P10、P11、P12为矩阵列触发口，通过短接矩阵行和矩阵列，可以触发相关的语音。
BUSY输出：忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

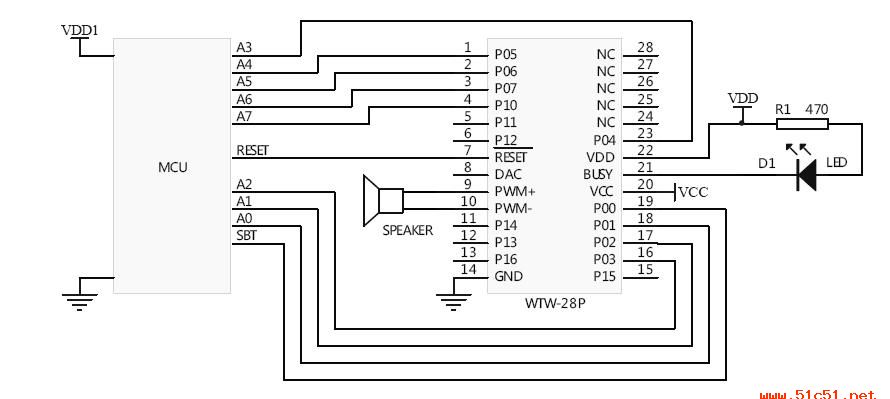

6.6、WTW-28P并口控制PWM输出应用电路
软件设置：并口控制模式。
控制端口定义：选取控制端口P00作为SBT触发，P01、P02、P03、P04、P05、P06、P07、P10为地址。
BUSY输出：忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。VDD1跟VDD存在压差时，需要在MCU跟WTW-28P的通信线SBT、A0～A7上串接电阻。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

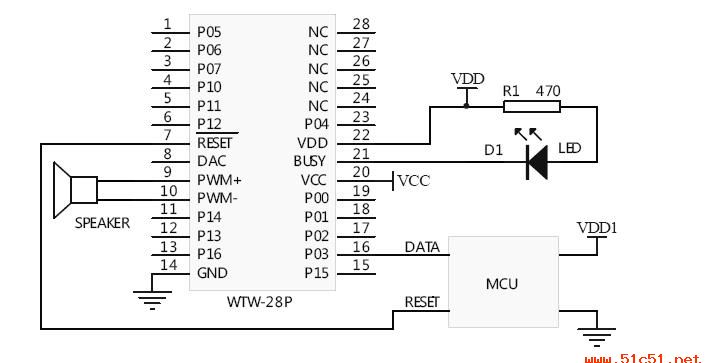

6.7、WTW-28P一线串口控制PWM输出应用电路
软件设置：一线串口控制模式。
控制端口定义：选取控制端口P03作为DATA通信管脚，P00、P01、P02、P04、P05、P06、P07、P10、P11可以当作按键使用。
BUSY输出：忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。VDD1为MCU工作电压，如果VDD1跟VDD存在压差，需要在MCU跟WTW-28P的通信线DATA上串接电阻。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

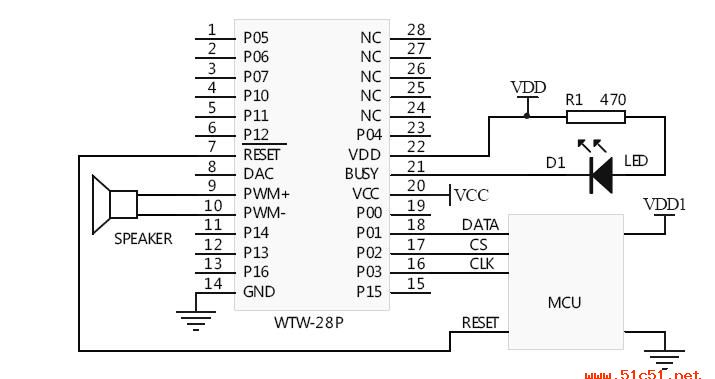

6.8、WTW-28P三线串口控制PWM输出应用电路
![008.JPG]()
软件设置：三线串口控制模式。
控制端口定义：P01为DATA，P02为CS，P03为CLK。由MCU发送信息对WT588D进行控制。其他控制端口无效。
BUSY输出：忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。VDD1为MCU工作电压，如果VDD1跟VDD存在压差，需要在MCU跟WTW-28P的通信线DATA、CS、CLK上串接电阻。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

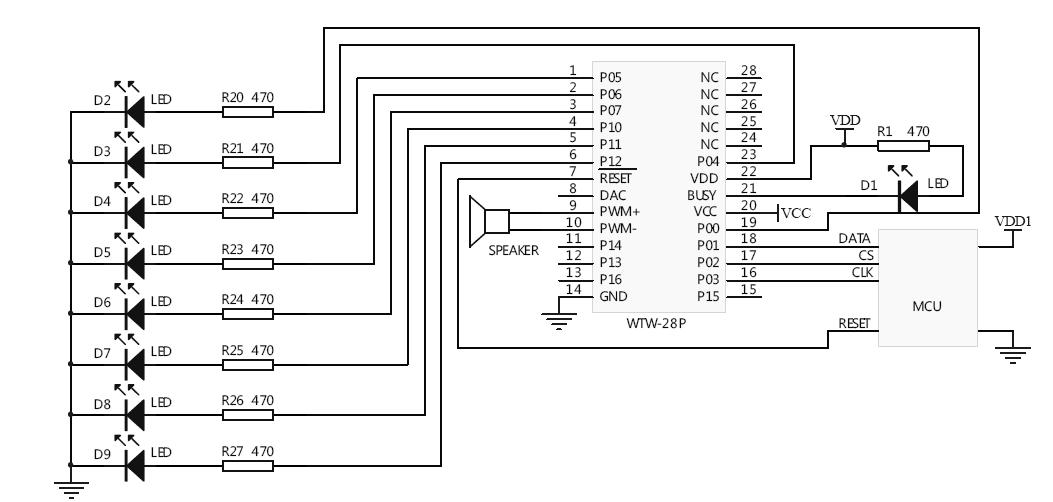

6.9、WTW-28P三线串口控制控制端口扩展输出应用电路
软件设置：三线串口控制模式。
控制端口定义：P01为DATA，P02为CS，P03为CLK。由MCU发送信息对WT588D进行控制。P00、P04、P05、P06、P07、P10、P11、P12为扩展输出口。
BUSY输出：忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。VDD1为MCU工作电压，如果VDD1跟VDD存在压差，需要在MCU跟WTW-28P的通信线DATA、CS、CLK上串接电阻。
音频输出：PWM输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
|
