产品型号: HOE-LEDRS485
外形尺寸: 79mm*41.5mm
电压范围: 直流DC 9V-30V
通讯方式: RS485/TTL
供电方式: 外接电源
随机配件（不含温湿度模块）
1、HOE-LEDRS485 模块一个（带外壳）
客户可以选择以下配件：
1、ISP程序升级小板USB-TTL：15元
2、温湿度模块：内置 DHT11 8元
（湿度精度：±4%RH 分辨率：1%RH 温度精度：±1℃ 分辨率：1℃ 范围：0-50℃ ）
AM2321 内置 20元
（湿度精度：±3%RH 分辨率：0.1%RH 温度精度：±0.5℃ 分辨率：0.1℃ 范围：-40-80℃ ）
温度传感器DS18B20 内置 8元 外置10元
3、USB转RS485模块：15元
宽电压7-30V供电工业级RS485接口LED数码管模块。可以级联，地址控制显示，操作简单，只需按规定发数据给模块，LED就能及时显示。支持小数点0-9数字以及ABCDEF和HLnuUPo-等字符显示、可以8级亮度调节，支持波特率修改保存。最大级联支持256个。
客户可定制功能：比如显示数据保存，中断计数，读取温湿度等功能。
客户购买说明：
说明：RBG代表数码管颜色R:红色 B：蓝色G：绿色
玻璃档片为：紫色光面
型号价格以及说明如下：时钟LED只有红色。蓝色和绿色无。
时钟与普通LED数码管区别:时钟数码管带：（冒号），而普通的不带中间冒号；
时钟全显示为：8.8.:8.8 普通数码管全显为：8.8.8.8. 客户请注意区分；
型号1:紫色挡片带蓝色数码管普通LED：48元(型号：HOE-LEDRS485V30B)
型号2:紫色挡片带绿色数码管普通LED：48元(型号：HOE-LEDRS485V30G)
型号3:紫色挡片带红色数码管时钟LED：48元(型号：HOE-LEDRS485V30R)
型号4:紫色挡片带红色数码管普通LED：46元(型号：HOE-LEDRS485V30TR)

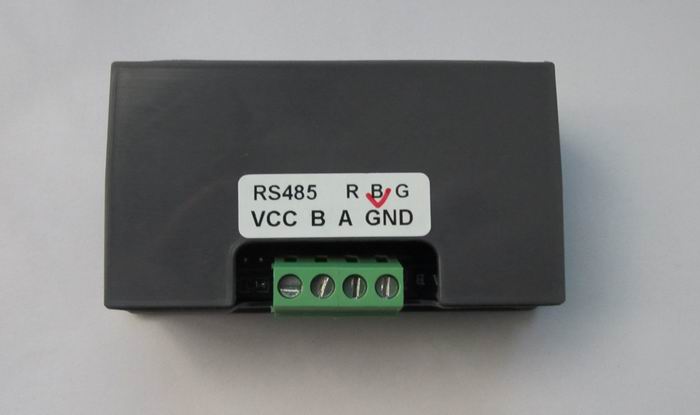

1、端子引出：VCC B A GND (VCC:7-30V)
2、板载支持温湿度采集，客户可选温湿度模块（默认不带，需定制功能）
3、默认波特率9600,8位数据位1停止位无校验，可以修改波特率并保存，（奇偶校验需要单独定制），一键恢复出厂配置功能。
4、内置看门狗，保证模块的运行正常；
5、带外壳，方便安装；
6、带三路外部中断，可以用于脉冲计数以及按键检测（功能需单独定制）；
7、支持0-255个地址设定，通过拨码开关设置。
注意：本模块不提供源程序。不提供原理图以及相关资料；
仅提供使用说明。
简单指令说明：
/*************************************
//说明：如果控制哪位不显示输入空格即可
//1) $000,1234# 显示1234,其中000是屏的地址码 地址码分000-999
//2) $000,12.34# 显示12.34,其中000是屏的地址码 1.234 12.34 123.4 三种情况
//3) $000:12.34# 显示12.34,其中000是屏的地址码 1.234 12.34 123.4 三种情况
//3) $000%5# 修改屏的亮度等级(1-8等级)
//4) $000%0# 关闭显示
//5) $SETB9600# 修改波特率群发修改指令 返回SETBUAD OK
支持1200 4800 9600 大于的话ERR，其他波特率请定制！！！
显示其他字符：协议请看说明书
读取温湿度请单独定制。
