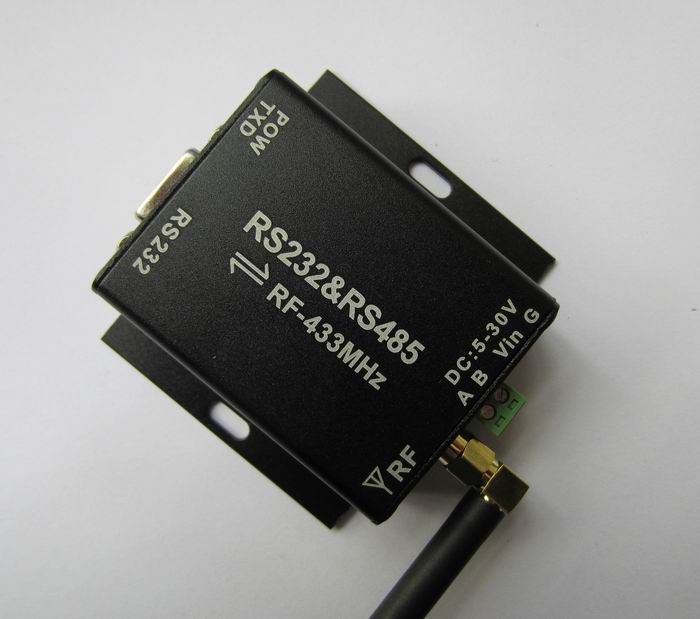

产品型号: HOE-RF232H
外形尺寸: 60mm*50mm
电压范围: 直流DC 5V-30V
通讯方式: RS232/RS485
供电方式: 外接电源
天线接口: 433M天线SMA接口
1、HOE-RF232H一个（带外壳）
2、433M天线一个；（默认外把子，433M天线）
3、串口线一条(默认发一公一母头，如果要公头请说明)
4、12V1A电源适配器一个；
5、资料一份（网络下载）
RF无线数据传输支持串口RS232、RS485转无线，替代原来的RS232或者RS485有线通讯，通讯距离1500-1800米，工作频率 418 - 455MHz 通讯频道，连续可调 ，发射功率：最高100mW 可调），供电电压：5 - 30V电流消耗：小于32mA（接收），小于100mA（发射）
高度集成半双工微功率无线数据传输模块，其嵌入高速单片机和ADI高性能射频芯片 。创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，最大可以纠24bits连续突发错误，达到业内的领先水平。
模块提供了多个频道的选择，可在线修改串口速率，发射功率，射频速率等各种参数。模块能够透明传输(512字节以内)任何大小的数据，而用户无须编写复杂的设置与传输程序，同时小体积宽电压运行，较远传输距离，丰富便捷的软件编程设置功能，使之能够应用与非常广泛的领域。
1、1500米- 1800米传输距离（9600bps）；视环境而定。
2、工作频率 418 - 455MHz 可以调节。通讯频道以 0.2MHz 为步进，连续可调；
3、发射功率：最大100mW 可调， 电流消耗：小于32mA（接收），小于100mA（发射）
4、波特率可以调节：1200.2400.4800.9600.19200.38400.57600 ，支持奇偶校验。
5、UART接口RS232/RS485接口，自动切换无线跳线直接使用；
RS485带：防雷、过流、TVS保护；
6、宽电压供电电压：5 - 30V ；可以适用于更多工业场合；
7、通讯频道大于100个频道
8、GFSK的调制方式，高效的循环交织纠错编码，最大可纠 24bits 连续突发错误
9、灵活的软件编程选项设置，超大的 2 × 256bytes 数据缓冲区，适合大数据量传输
10、内置看门狗，保证长期可靠运行
|
数设置说明 |
||
|
设置 |
选相 |
默认 |
|
串口速率（Series Rate） |
1200 ，2400 ，4800 ，9600 ，19200 ，38400,57600bps |
9600bps |
|
串口效验（SeriesParity）
|
Disable，Even Parity(偶效验)，Odd Parity(奇效验)
|
Disable，Even Parity(偶效验)，Odd |
|
收发频率(RF Frequency)
|
418MHz-455MHz(1K步进)
|
434 MHz
|
|
空中速率（Series Rate）
|
2400,4800,9600,19200bps
|
9600bps
|
|
输出功率(RF Power)
|
0-9(9 为20mw)
|
9(20mw)
|
模块的注意的问题
考虑到空中传输的复杂性，无线数据传输方式固有的一些特点，应考虑以下几个问题。
1）无线通信中数据的延迟
由于无线通信发射端是从终端设备接收到一定数量的数据后，或等待一定的时间没有新的数据才开始发射，无线通信发射端到无线通信接收端存在着几十到几百毫秒延迟(具体延迟是由串口速率，空中速率以及数据包的大小决定)，另外从无线通信接收端到终端设备也需要一定的时间，但同样的条件下延迟时间是固定的。
2）数据流量的控制
模块虽然有256bytes大容量缓冲区，但若串口速率大于等于空中速率，则存在数据流量的问题，可能会出现数据溢出而导致的数据丢失的现象。在这种情况下，终端设备要保证串口平均速率不大于60%空中速率，如串口速率为9600bps，空中速率为4800bps， 终端设备每次向串口发送100字节，那么终端设备每次向串口发送的时间约104ms，(104ms/0.6)*(9600/4800)=347ms，所以终端设备每次向串口发送100字节每次间隔不小于347ms，以上问题则不会出现。
3）差错控制
模块具有较强的抗干扰能力，在编码已经包含了强大的纠检错能力。但在极端恶劣的条件下或接收地的场强已处于 模块接收的临界状态，难免出现接收不到或丢包的状况。此时客户可增加对系统的链路层协议的开发，如增加类似TCP/IP中滑动窗口及丢包重发等功能，可大大提高无线网络的使用可靠性和灵活性。
可以选择USB接口的配套：
